Trasfhoirmeoir Trealamh Tástála Cuimsitheach

Úsáideann meaisín tástála claochladán uathoibríoch GWCT-100 teicneolaíocht rialaithe PLC.



Is féidir é a shaincheapadh de réir riachtanais shonracha na gcustaiméirí. Is é seo an gléas versatile in ann rialú comhuaineach ar anTástálaí Foirceannadh Impulse, Méadar LCR, Tástálaí Trasfhoirmeora Reatha Miniature Beachtas, Méadar Friotaíocht DC, agusMeaisín Marcála Léasair FiberagusMeaisín Marcáil Léasair Uv Ar Líne, a chumasaíonn tástáil chruinn éifeachtach ar phróisis iolracha.



Cinntíonn ár dteicneolaíocht úrscothach go ndéantar gach tástáil de réir chaighdeáin an tionscail, rud a thugann cruinneas agus iontaofacht gan mheaitseáil d'úsáideoirí. Is féidir leis an trealamh seo breithiúnais a dhéanamh go huathoibríoch, rud a shábháil go héifeachtach costais ama agus saothair, agus earráidí féideartha de bharr breithiúnas láimhe a sheachaint.



Físeán:





Foirceannadh ImpulseTástálaí



I. Sonraíocht:Príomh- teicniúil paraiméadair:

Múnla	GW-IT15-5KV	GW-IT15-3KV		GW-IT15-10kV
Voltas cuisle aschuir	Céim 100V ~ 5000V 10V 5% ± 10V	100V-300céim V10V 5% ±10V		300V - 10000y chéim 5%±10V
Raon tástála ionduchtais	>10μH
Uasfhuinneamh cuisle	0.25J
Taispeáin Limistéar taispeána cruth tonn Ábhar Taispeáin	800×480 ponc maitrís grafaic LCD 650×250 ponc maitrís Taispeáint méadaithe, paraiméadair socraithe, cruthanna caighdeánacha agus tástála, torthaí comparáide, faisnéis comhaid, etc.
Sampláil cruth tonn	Ráta samplála: 100MSa/s-100kSa/s, 10 gcéim san iomlán Taifeach: 8 ngiotán Pointe samplála: 6500bytes
Sampláil tonnchruth caighdeánach	Timthriall leanúnach, timthriall aonair, sampla aonair (suas le 32 uair ar an meán sampla feidhm)
Impedance ionchuir	10MQ
Luas tomhais	Uasmhéid 15 uair/soic
Líon na bíoga	Pulse tástála		1 ~ 32 uair in-ríomhchláraithe
	Pulse degassing		0~16 huaire in-ríomhchláraithe
Taispeáin tomhas tonnchruth	Voltas, Am, Minicíocht
Mód truicear	Fear Inmheánach Inmheánach/Lámhleabhar μ AI (le cos-rialaithe)/Seachtrach/Bus
Modhanna Comparáide	Comparáid Méid Achar , Comparáid Coróin DiffZone , Comparáid PhaseDiff
Atrialltacht Limistéir	±1%
Difríocht Réimse Atriallta	±1%
Aschur breithiúnais	PASS, FAIL taispeáint, taispeáint LED, aláraim dordánaí
Roghnú toirte aláraim	Treble Fada, Dord Fada, Ton Gearr Singil, Ton Gearr Dúbailte, As
Cuimhne	Inmheánach: 200 grúpa comhaid USB Seachtrach
Comhéadan	LÁIMHEOIR (TOSACH, STOP, PASS, NG, GNÓTHACH, EOC.), RS232C IEEE488(Rogha), Gléas USB, USBHOST
Toirt agus meáchan	400mmx132mmx300mm, meáchan 8.0Kg.



II.Cur síos gairid



Tá tástálaí corna bíog sraith GW-IT15 deartha go speisialta le haghaidh riachtanais tástála na gcomhpháirteanna créachta sreinge, úsáid a bhaint as luchtú ardvoltais de toilleoir beag (fuinneamh tástála íseal) agus an corna a thástáil chun athshondas comhthreomhar a dhéanamh den RLC, trí na tonnta ascalach a mhaolú, trí chomh hard le 100Msps (is féidir iad a shaincheapadh go 200Msps) agus cruinneas na dteicnící samplála agus anailíse a phróiseáil, Is féidir a thástáil go dtí an corna as an comhlacht ar an insliú go dona (cas-go-cas gearr-circuiting, ciorcad gearr idir sraitheanna, díghrádú feidhmíochta inslithe, etc), ionas gur féidir le monaróirí comhpháirteanna agus úsáideoirí níos éifeachtaí le haghaidh rialú cáilíochta táirgí . Ciorcad gearr idir casadh, ciorcad gearr idir sraitheanna, díghrádú feidhmíochta inslithe, etc.), ionas gur féidir le monaróirí agus úsáideoirí comhpháirteanna a bheith níos éifeachtaí maidir le rialú cáilíochta táirgí.



Is féidir luas tomhais ionstraim sraith GW-IT15, atrialltacht tonnchruth tástála, a úsáid go forleathan i mótair, trasfhoirmeoirí minicíochta, athsheachadáin, trasfhoirmeoirí soláthair cumhachta, cornaí dímagnetaithe, etc. ag na comhpháirteanna créachta sreang enameled; Is féidir sraith GW-IT15 a chur i bhfeidhm ar chóras tástála uathoibrithe chun an éifeachtúlacht tástála a fheabhsú go mór.



III.Eolas Ordaithe



●GW-IT15-3KV Aschur voltais bíge: 100-3000V

●GW-IT15-5KV Aschur voltais bíge: 100-5000V

●GW-IT15-10KV Aschur voltais bíge: 100-10000V

●GW-IT15S-22 Tástáil Cainéal, Aschur Pulse Voltais: 100-5000V

●GW-IT15S-44 Tástáil Cainéal, Aschur Pulse Voltais: 100-5000V

●GW-IT15S-88 Tástáil cainéal, aschur bíog-voltais: 100-5000V

● Is féidir cainéil GW-IT15S-XX10-100 cainéil, aschur bíogvoltais:100-10000V, a shaincheapadh de réir riachtanais an chustaiméara.



IV.Casta Pulse Tástáil Prionsabal



Is éard atá i "tástáil bíge ar chomhpháirteanna créachta sreinge" mar a thugtar air ná bíoga neamh-millteach, ardluais, íseal-fhuinnimh a chuirtear i bhfeidhm ar an tástáil

píosa chun anailís agus comparáid a dhéanamh ar thonnfhoirmeacha na dtonnfhoirmeacha tástála maithe agus lochtacha chun breithiúnas a dhéanamh ar shraith GW-IT15 de scáileán mór, ráta samplála ultra-ard, teicneolaíocht próiseála ardfheidhmíochta, ionas go mbeidh an custaiméir idirdhealú go hintuigthe ar an difríocht idir lochtach. agus táirgí maithe. Tá scáileán mór, ráta samplála ard agus teicneolaíocht próiseála ardfheidhmíochta ag sraith GW-IT15.



V.Cumhachtach coróin tástáil feidhm

Is féidir é a shaincheapadh suas le 200Msps ráta samplála ardluais, eastóscadh cruinn faisnéise corónach, agus tá sé feistithe le feidhm taispeáint corona, taispeáint corónach sracfhéachaint, feidhmíocht an táirge a dhéanamh chun fadhbanna a chosc sula dtarlaíonn siad, go mór feabhas a chur ar chaighdeán an táirge .



VI.Tes uathúla millteachcumais tings



Is modh tástála é tástáil millteach a thosaíonn ón voltas tosaigh, glacann sé an voltas céim mar chéim an voltais, críochnaíonn sé leis an voltas foirceanta agus comhcheanglaíonn sé leis an gcomparadóir chun comparáid a dhéanamh, a úsáidtear chun an teorainn-voltais a mheas, luach na gcodanna tástála a sheasamh, ar féidir leo cabhrú le custaiméirí a bheith eolach ar an voltas luach a gcuid táirgí féin a sheasamh agus a bheith mar thagairt chun an voltas tástála a shocrú.



VII.Leathnaithe dé-chainéil, cuad-chainéil cumais tástála



Is féidir le GW-IT15S-2 dé-chainéil, GW-IT15S-4 ceithre-chainéil freastal ar an gcustaiméir ar an foirceannadh Y-cineál (trí phas ceithre-sreang), trí phas trí-sreang tástála foirceannadh riachtanais, tástáil foirceannadh mótair uair amháin, chun trioblóidí tástála aistrithe iolracha a sheachaint, tástáil tapa, éifeachtach agus éifeachtach ó thaobh costais, molta go forleathan ag custaiméirí.



Is féidir bosca scanóir ilchainéil seachtrach a bheith feistithe air freisin, amhail gnáthbhosca scanóir cainéil 8-.



VIII.GNÉITHE:



● 65k dath 7-taispeántas TFT 800*480 HD orlach, comhéadan oibríochta roghnach Síneach agus Béarla

● Ráta samplála tonnchruth 100Msps, doimhneacht cuimhne 6500bytes (is féidir 200Msps a shaincheapadh).

● Tástáil ardluais, suas le 15 uair/soicind.

● Ceithre mhodh breithiúnais comparáide tonnchruth: achar, difríocht achair, difríocht corónach agus céim

• Cobhsaíocht voltais den scoth, atrialltacht tástála, chun cobhsaíocht na tástála a chinntiú ● Feidhm chumhachtach anailíse corónach agus astarraingthe, ag tochailt fadhbanna inslithe féideartha an táirge.

● Coigilt uathoibríoch ar pharaiméadair uirlisí agus feidhm luchtaithe comhaid cumhachta.

● Waveform súmáil ingearach, súmáil cothrománach agus feidhm gluaiseachta, éasca le sonraí a bhreathnú

● Feidhm meánaithe samplach, suas le 32 uair de phróiseáil chaighdeánach meánchruth tonnchruth

● Modh fála caighdeánach uathoibríoch, roghnaigh an ráta samplála cuí go huathoibríoch

● Tástáil millteach chun an voltas tástála cuí a roghnú

● Feidhmchlár Pulse demagnetization chun a chinntiú go tonnfhoirmeacha tástála comhsheasmhach Nuashonrú leagan Firmware via USB HOST.

● Comhéadan cos-rialaithe le haghaidh tomhais tapaidh agus éasca.



Comhéadain fhairsing do Láimhseálaí, RS232C, Gléas USB, USB Óstach, agus GPIB (roghnach). Soláthraíonn suas le 4 bealaí tástála, is féidir a thástáil ar bith deilt mótair trí phas agus nasc réalta, aon phas mótair príomh agus vice foirceannadh, príomh agus Is féidir le foirceannadh vice, príomh agus vice + príomh agus vice foirceannadh, chun freastal ar raon iomlán na tástála cas-go-cas mótair, 4 foirceannadh a sholáthar freisin, agus is féidir 4 foirceannadh a sholáthar freisin tástáil.Is féidir leis feidhm tástála scanadh 4 foirceannadh agus feidhm tástála comparáide foirceannadh a sholáthar freisin.



IX.Príomh- iarscríbhinní





LCR Méadar



Sonraíocht:Príomh- teicniúil paraiméadair:

uimhir samhail		GW-IT16B	GW-IT17C
Minicíocht Tástála		50Hz-200kHz 37 pointe minicíochta	50Hz, 60 Hz, 100 Hz, 120 Hz, 1 kHz, 10kHz, 20 kHz, 40 kHz, 50kHz, 100kHz, 10 bpointe san iomlán
paraiméadar tástála		CL,X,B,R,G,D,Q,ESR,Rp. θ .|Z|,|YI ,P	C,LX, BR,G,D,Q,ESR,DCR,TURN.Rp,θ,|ZI,IYI,P
leibhéal tástála		10mV-2Vrms
Cruinneas Bunúsacha		0. Tábla cruinneas 05% i réim
luas tástála		Fast: 50 uair/soicind, meánach 20 uair/soicind, mall 6 huaire/soic (minicíochtaí os cionn 1kHz)
Raon taispeána	|ZI,R,X	0.01MΩ~99.9999MΩ
	YI.G,B	0.00001μS~99.9999S
	C	0.00001pF-9.99999F
	D	0.00001-9.99999
	DCR	0.01MΩ~99.9999MΩ
	L	0.00001μH-99999.9H
	Q	0.01-99999.9
	θ(RAD)	3.14159~3.14159
	θ(DEG)	-179.999 céim ~ 179.999 céim
	△%	-99.999%-99.999%
	Casadh-Cóimheas			1:0.01-100:1
Impedance Aschuir Foinse Comhartha		30Ω ,100Ω
Voltas claonta DC inmheánach		0V,2V		0V,1.5V,2V
Modh raonála		Uathoibríoch, Coinnigh
Mód truicear		Inmheánach, Lámhleabhar, Auto, Seachtrach, Bus
Feidhm Chalabrúcháin		Oscailte/Gearr, Minicíocht Iomlán nialais, Minicíocht Spota nialais
Ciorcad coibhéiseach		Sraith, comhthreomhar
Comparadóir		10-roghnóir suímh,,BINO-BIN9,NG,AUX
		PASS, Dia duit, ÍSEAL (PASS/TEIP taispeáint LED)
Comhéadain		RS232C, Óstach USB, Gléas USB, Láimhseálaí, GPIB(Rogha)
Teocht agus Taise		0 céim ~40 céim, Bogthaise Coibhneasta Níos lú ná nó cothrom le 75%.
Ceanglais Chumhachta		Voltas: 100-120 Vac nó 198-242 Vac
		Minicíocht: 46-64 Hz, cumhacht níos mó ná 50 VA
Toirt (WxHxD)		310mmx115mmx315mm
Meáchan(Glan)		4.5Kg



GNÉITHE:

1.An-inchomparáide le sonraí tástála droichead LCR branda idirnáisiúnta (Keysight, WK)

Feidhm glas 2.Keyboard, feidhm cosanta sonraí cumhacht-síos

Feidhm scanadh 3.List, ciorcad oscailte, ciorcad gearr, feidhm cheartú ualaigh 4.Teangacha oibriúcháin Sínis agus Béarla Simplified

Sonraí 5.Test, coigilt coinníollacha tástála (diosca USB flash nó inmheánach)

Voltas 6.Test, feidhm reatha coigeartaithe cothromaíochta uathoibríoch (ALC)

Is féidir 7.50 tacar de chomhaid tástála taobh istigh den ionstraim agus 500 tacar de chomhaid tástála ar diosca USB flash a aisghairm am ar bith

Is féidir le diosca 8.U tacú leis an bhformáid FAT16, córas comhaid FAT32



Ráiteas gairid



Glúin nua de thástálaithe impedance é droichead LCR digiteach GW-IT16B/GW-IT17C le scáileán taispeána dath TFT, a chruinneas bunúsach de 0.05%,

Is féidir raon minicíochta 50Hz~200kHz a úsáid chun an t-iniúchadh atá ag teacht isteach, an t-iniúchadh loingsiú a chomhlíonadh, chun dearbhú cáilíochta an táirge a sholáthar.



Eolas a Ordú



●GW-IT16B:50Hz-200KHz LCR Droichead Digiteach

●GW-IT17C:50Hz-100Droichead digiteach KHz LCR le feidhm chomhaireamh glúine.



Beachtas tástálaí claochladán reatha mionsamhla(trí-píosa leagtha)



I.Achoimre:



Úsáidtear an tacar ionstraimí seo chun tástáil earráide a dhéanamh ar chlaochladáin srutha mion. Glacann sé prionsabal an mhodha comparáide. Áirítear leis an sraith iomlán d’ionstraim tástála ascender leictreacha, claochladán reatha caighdeánach miniature, calabróir claochladán miniature agus an téad cumhachta tacaíochta, cábla ag nascadh agus mar sin de. Comhpháirteach maith, éasca le feidhmiú. Tá an ionstraim deartha le tagairt don chaighdeán claochladán srutha beag JB/T{{{0}}, a chomhlíonann riachtanais tomhais earráide na gclaochladáin srutha mionsamhla de leibhéal 0.02 agus na leibhéil seo a leanas.



Tá an calabróir nuaníos fearr ná tréithe táirgí comhchosúla:



1. Tá luas freagartha tástála feabhsaithe go mór. Ag an am céanna an fheidhm aistrithe luas tapa agus mall a mhéadú, chun freastal ar riachtanais éagsúla luas tástála an chustaiméara.

2. Taispeáint agus rialú scáileán tadhaill, oibriú simplí agus taispeáint iomasach.

3. Méadú ar an lasc feidhm socraithe aláraim, oscail agus logáil isteach chun a gcuid pointí céatadáin bailithe sonraí féin, difríocht uilleach agus difríocht raon pras an aláraim a shocrú. De réir an raon cruinnis atá leagtha síos, déanfar an earráid a mheas cibé an bhfuil sé cáilithe nó nach bhfuil, agus taispeánfar an dath dearg nuair a sháraíonn sé an caoinfhulaingt agus go mbeidh ton aláraim ag gabháil leis.

4. Ag an am céanna chun an t-aláram treise agus an lasc a mhéadú, de réir thimpeallacht an tsuímh úsáideora chun an t-aláram treise a oscailt, agus an méid inchoigeartaithe. Freastal ar thimpeallacht an tsuímh na n-úsáideoirí noisy.

5. An fheidhm bhailiúcháin uathoibríoch a mhéadú, socraigh an pointe céatadáin atá le bailiú agat féin, cuir isteach an comhéadan bailithe sonraí, sábháil na sonraí go huathoibríoch tar éis na ceanglais tástála a chomhlíonadh, agus is féidir na sonraí a onnmhairiú go barr feabhais doiciméad le diosca USB flash.

6. Cuir feidhm aschuir rialaithe leis, de réir an tsuímh chun a mheas an bhfuil sé cáilithe nó nach bhfuil agus ansin an comhartha comhfhreagrach a thabhairt, is féidir é a nascadh leis an ardán uathoibríoch chun rialú uathoibríoch a bhaint amach.

7. Is féidir 485 cumarsáid a nascadh leis an ríomhaire nó leis an consól chun rialú uathoibríoch a bhaint amach.





II.Main teicniúil táscairí



1. Reatha rátáilte bunscoile:

a: 100, 75, 30, 25, 20, 15, 10, 6, 5, 3, 2.5, 1.5, 1, 0.6, 0.3



2. Reatha tánaisteach rátáilte:

mA: 60, 50, 40, 30, 25, 20, 50/3, 15, 10, 7.5, 20/3, 6, 5, 4, 10/3, 3,2.5, 2, 1.5 , 1



3. Cruinneas caighdeánach claochladán reatha ilraon: 0.005 leibhéal.



4. Cruinneas líne a thomhas: earráid luach taispeána: Níos lú ná nó cothrom le ± 2% earráid chéim: Níos lú ná nó cothrom le ± 2% radian



5. soláthar cumhachta: cumhacht aschuir uasta: 300VA, le mionchoigeartú.



6. friotaíocht ualach: 0Ω , 5Ω , 10Ω , 15Ω , 20Ω , 25Ω , 30Ω , 40Ω , 50Ω , 60Ω ,70Ω , 75Ω , 80Ω , 75Ω , 80Ω, 75Ω , 80Ω, 75Ω, 80Ω, 80Ω, 80Ω 200Ω, 250Ω, 500Ω, 1KΩ, 1.5KΩ, 2KΩ, seachtrach.



7. Coinníollacha úsáide:

(1) Soláthar cumhachta: fóntais 220V, 50Hz agus 60Hz

(2) Úsáid an chomhshaoil: teocht 10------40 céim; taise Níos lú ná nó cothrom le 80%



III.Cur síos ar struchtúr



Is struchtúr ingearach trí bhosca é an ionstraim seo.

Is é an bosca íochtair an teanndáileog, ie bosca soláthair cumhachta. Tá giaranna 1A, 5A agus 100A ag an sruth aschuir. De réir príomhshrutha an

claochladán tomhaiste chun giar aschuir an teanndáileog a roghnú. Tá sé feistithe freisin le rialtóir garbh agus fíneáil le haghaidh coigeartú reatha.



é Tá cosc ​​dian ar bain úsáid as an cumhacht sbosca soláthair a shárú an reatha teorainn, a mhalairt féadfaidh sé a bheith ina chúis le buan damáiste don ionstraim!



Claochladán reatha caighdeánach micrea. Tá críochfort reatha bunscoile ag an bpainéal, lasc aistrithe reatha tánaisteach; an bosca uachtarach le haghaidh an

bosca líne earráide tomhais: calabróir claochladán miniature. Ar an bpainéal tá scáileán tadhaill, socraigh an fheidhm agus sonraí taispeána; críochfoirt thánaisteacha an claochladáin K1,K2; an t-ualach claochladán tomhaiste (friotaíocht) lasc aistrithe, críochfoirt ualaigh seachtracha. Nuair a bhíonn ualach tánaisteach an claochladáin tomhaiste ualach seachas an t-ualach deartha, is féidir an críochfort ualach seachtrach a nascadh leis an luach ualach is gá. Sa chás seo, ba chóir an knob ualach a chur sa suíomh seachtrach.



Taispeántar na naisc ar aghaidh agus ar chúl na dtrí bhosca sa léaráid seo a leanas.

Pictiúr a Pictiúr b



IV.Úsáid



1. de réir an fhigiúr thuas tar éis an líne cábla a nascadh,

de réir an raon claochladán tomhaiste, roghnaigh an raon claochladán caighdeánach comhfhreagrach.

2. cuirtear an rialtóir bosca níos ísle i suíomh nialasach, cas ar an chumhacht. Coigeartaigh an rialtóir go dtí an luach reatha riachtanach, léigh f, δ earráid.

3. an modh sonrach chun líon na n-casadh a thomhas, léirítear an sruth príomhúil in aimpéar, léirítear an sruth tánaisteach i

milliamps. Gcéad dul síos, de réir mhéid na srutha príomhúla den chlaochladán tomhaiste i roghnú caighdeánach an próca sreangú comhfhreagrach, agus ansin an fhoirmle: "casadh bunscoile rátáil príomhúil * bunscoile * 1000 / casadh tánaisteach" a fháil ar an méid de na aschur reatha tánaisteach, an t-athrú tánaisteach ar an trealamh comhfhreagrach a ríomh.



Mar shampla: príomhshruth claochladán reatha de 3A, casadh bunscoile ar feadh 1 cas, casadh tánaisteach ar feadh 50 casadh, ansin ba chóir an seaicéad príomhúil a roghnú giar 3A, fearas lasc tánaisteach ríofa 3 * 1 * 1000 / 50=60mA. ba cheart lasc tánaisteach a dhiailiú go dtí giar 60mA.Trasfhoirmeoir beag eilecasadh tomhas agus mar sin de. Bunaithe ar an modh thuasluaite, is féidir linn go leor cineálacha casadh an claochladáin a thomhas, an cur chuige bunúsachríomh cas an ghaolmhaire chomhfhreagraigh, más é an príomhúil 40A1N

claochladán reatha, casadh tánaisteach do 1000N, tugaimid i gcrích gur chóir go mbeadh an sruth tánaisteach 40mA, ach nach bhfuil 40A ag na jacks sreangú bunscoile caighdeánach, beimid ag comaitéireacht chuig an bhfearas comhfhreagrach eile chun tomhas a dhéanamh, ní mór ach an gaol comhfhreagrach a shásamh idir an is féidir líon na n-casadh a úsáid freisin. Is féidir, mar shampla, leis an 30A bunscoile (féach an raon uasta), tánaisteach 30 mAto thomhas, ach freisin leis an 20A bunscoile, tánaisteach 20 mAto beart, ach aird a thabhairt ar an raon oibriúcháin atá ann faoi láthair.



V.Réamhchúraimí



1. Ba chóir go mbeadh rochtain ar an gclaochladán tomhaiste, ceangailte leis an gcéad tánaisteach, agus ansin ceangailte leis an mbunscoil. Agus an claochladán á bhaint, ba chóir an bunscoil a bhaint ar dtús, ansin an tánaisteach. Agus aird a thabhairt ar cibé an bhfuil an polaraíocht ceart nó nach bhfuil.

2. Nuair a bhíonn an earráid á thomhas, ní mór sreang talún na hionstraime a bheith suite go daingean sa chuid íochtair ar chlé de phainéal cúil na hionstraime, féach Pictiúr b.



Nóta: Tabhair aird le do thoil ar an rochtain ar an soláthar cumhachta, L,N (sreang tine, sreang náid), ní mór gan a bheith ceangailte le an os coinne.



VI.Scáileán tadhaill ag feidhmiú treoracha

1, an scáileán tadhaill tosaithe 3 soicind isteach go huathoibríoch ar an príomh-chomhéadan, mar Pictiúr 1.

Pictiúr 1

Nuair a bhíonn an chumarsáid gnáth, taispeánann sé sonraí fíor-ama an mhéadair chéatadáin, an difríocht cóimheasa agus an difríocht uillinn. Ag an am céanna, taispeánann sé stádas sreangú an claochladáin, má tá an claochladán sreangaithe de ghnáth, taispeánann sé "ag obair de ghnáth"; má tá an claochladán sreangaithe go mícheart, spreagfaidh sé an earráid chuaird oscailte tánaisteach / polaraíocht / earráid raon tomhais.



Cliceáil "Roghchlár" agus "Cur síos" chun an comhéadan comhfhreagrach a chur isteach;

Cnaipe "Ton ar / as" chun é a chur ar siúl / as;

Cnaipe "Aonad na Difríochta Uinge" chun aonad na difríochta uilleach a thaispeánfar i nóiméid nó % a athrú;

Méadaíonn an cnaipe " Digit +" an digit taispeána faoi 1 dhigit; cnaipe " Digit -" chun an digit taispeána a laghdú faoi 1 dhigit;

Is é 0 an t-am cobhsaithe sonraí tomhais "Speed+". 1S, brúigh fada lasc 2S; Is é 0.5S an t-am cobhsaithe sonraí tomhais 'Speed ​​-', brúigh fada lasc 2S;



2, Roghchlár

Mar atá i bPictiúr 2, cliceáil "Roghchlár" chun an comhéadan comhfhreagrach a iontráil.

Pictiúr 2

3, Socrú Aláraim

Mar atá i bPictiúr 3, is féidir leat cruinneas an claochladáin a shocrú, chomh maith le raon céatadáin an chlaochladáin tomhaiste, agus teorainneacha uachtaracha agus íochtair na n-earráidí difríochta uilleacha agus sonracha.



Pictiúr 3 Pictiúr 4

Nuair a úsáideann tú é den chéad uair, cuir an lasc feidhm aláraim ar siúl ar dtús, ag an am seo, tá na teorainneacha uachtaracha agus íochtaracha de chéatadán, difríocht uilleach agus difríocht cóimheasa ar fad 0. Cliceáil "Logáil isteach an Riarthóra" chun an modh socraithe a chur isteach agus logáil isteach mar an duine atá i gceannas (focal faire 1), ansin brúigh an cnaipe "Athchóirigh na Luachanna Tosaigh" chun na teorainneacha uachtaracha agus íochtaracha a shocrú agus na luachanna tosaigh de chéatadán, difríocht uillinne agus cóimheas difríocht. Luach tosaigh. De réir cruinneas an claochladáin, brúigh an cnaipe cruinneas comhfhreagrach ag bun an scáileáin chun na luachanna teorann uachtaracha agus íochtaracha den difríocht cóimheasa agus difríocht uilleach a thaispeáint faoin cruinneas. Nuair is gá an raon tástála céatadáin a mhodhnú, cliceáil ar an suíomh céatadáin chun an comhéadan socraithe méadar céatadáin a chur isteach, cliceáil ar an suíomh pointe tomhais chun an pointe tomhais atá ag teastáil a ionchur go díreach, agus ag an am céanna, socraigh raonta teorann uachtaracha agus íochtair an phointe, mar atá i bhFíor IV. Más gá na teorainneacha uachtaracha agus íochtaracha den difríocht uilleach agus na difríochtaí sonracha a mhodhnú, cliceáil ar an suíomh comhfhreagrach le modhnú, agus ar deireadh brúigh an cnaipe "Deimhnigh Modhnú". Fill ar ais go dtí an príomh-chomhéadan tástála, coigeartaigh an rialtóir, sáraíonn an difríocht cóimheas bailithe agus luach difríochta uillinn an raon earráide socraithe, ansin an t-aláram dearg taispeána sonraí, ag an am céanna, astaíonn an dordánaí ton aláraim, is féidir "Tone Switch" a chasadh. as an ton aláraim. Idir an dá linn, is féidir an ton aláraim ard a choigeartú leis an knob toirte ar an bpainéal tosaigh.



Cliceáil an cnaipe "Reatha", leideanna an chuid CT reatha den bhosca dearg, cliceáil ar an gcnaipe "Voltas", leideanna voltas PT cuid den bhosca dearg.



4, socrú pointe tomhais

Mar a thaispeántar i bPictiúr 5, socraigh na leideanna aláraim agus na sonraí a shábháil thar an difríocht idir an pointe tomhais, leideanna glasa roghnaithe, cliceáil ar an "fáil sonraí" chun an comhéadan fála agus stórála uathoibríoch a chur isteach, mar a thaispeántar i bPictiúr 6, ó {{ 2}} an rialtóir a choigeartú go mall go dtí an pointe tomhais uasta, bailítear an taobh clé de na sonraí go huathoibríoch, más rud é lasmuigh de raon feidhme socraithe an dearg agus an t-aláram leideanna, roghnú na pointí tomhais go léir a bailíodh! Tar éis críochnú, sáraíonn an méadar céatadáin an pointe tomhais uasta, rud a spreag na sonraí a shábháil go rathúil, cuirtear an uimhir sampla 1 leis go huathoibríoch, is gá an uimhir a athchomhaireamh gach uair a bhíonn an chumhacht ar siúl, agus is féidir an uimhir a shocrú leat féin. de réir do riachtanas. Má tá pointe tomhais caillte, spreagfaidh sé go bhfuil an bailiú sonraí neamhiomlán agus go ndéanfar athomhais.



Tar éis na sonraí a shábháil go rathúil, is féidir é a cheistiú tríd an stair, agus ní mór é a onnmhairiú go díreach trí chliceáil ar na sonraí a onnmhairítear chuig diosca U, mar atá i bPictiúr 7.



Pictiúr 5 Pictiúr 6 Pictiúr 7

5,485 Socrú

Mar atá i bPictiúr 8, is féidir leat an cnaipe seoladh 485, "OK" a mhodhnú chun an comhéadan '"485 Settings" a shábháil agus filleadh ar an gcomhéadan.

Pictiúr 8

6, Calabrú



Cuir isteach an comhéadan calabrú, mar shampla Pictiúr 9, an "raon tánaisteach" aistrigh go comhad "calabrú", tá críochfoirt K1, K2 dícheangailte, an líne bunscoile i sraith leis an aimpmhéadar caighdeánach, monatóireacht a dhéanamh ar an luach reatha príomhúil; coigeartaigh an knob ascender, ionas go dtaispeánann an t-aimpmhéadar caighdeánach 5A, ag an am seo! Ba cheart méadar céatadáin, difríocht cóimheasa, difríocht uillinne a thaispeáint 100%, -1.000%, 0.00, má tá an bhearna idir na luachanna ar taispeáint mór, brúigh an eochair "Calabrú" chun an ionstraim a chalabrú;

Pictiúr 9

Brúigh "Sábháil" eochair chun na sonraí calabraithe a shábháil, más rud é nach gá duit na sonraí calabraithe a shábháil go díreach brúigh " Return".



VII.485 sraitheach Cumarsáid



(I), port srathach formáid aschuir

Ráta baud=9600, 8 ngiotán sonraí, 1 stadghiotán, gan paireacht.



(II), COM1 port 485 cumarsáid prótacal

Rith prótacal Modbus, is é an ríomhaire uachtarach an máistir, léigh agus scríobh chuig an scáileán tadhaill.

1, Formáid cód seolta: uimhir stáisiúin + cód feidhme + seoladh tosaigh + líon na gclár + seic CRC Formáid an chóid glactha: uimhir stáisiúin + cód feidhme + líon beart + luach an chláir + seic CRC



Uimhir an stáisiúin: {{0}}X01 Cód feidhme: 0X03

Seoladh tosaigh: 100 (2 beart)

Líon na gclár: 8 (2 beart)

Líon beart: 16 (1 beart)



Luach an chláir: Méadar céatadáin (4 bytes) + Difríocht chóimheasa (4 bytes) + Difríocht uillinne (4 bytes) + Stádas oibriúcháin (2 beart) + Gnáthmharc cumarsáide (2 beart), áit a bhfuil na sonraí beart ard sa tosaigh agus an tá beart íseal sa chúl.



Seiceáil CRC: íseal 8 giotán + ard 8 giotán

Nótaí: staid oibre: léirithe ag {{0}}, 16- slánuimhir giotán dearfach 0: ag obair de ghnáth;



1: amach as an raon is infheidhme, ná leanúint ar aghaidh ag ardú na reatha tástála;

2: an earráid raon claochladán;

3: Earráid polaraíocht claochladáin;

4: Earráid polaraíocht claochladáin, earráid raon;

5: ciorcad oscailte tánaisteach an claochladáin tomhaiste;

6: teip ionstraim nach féidir, ag obair;

7: earráid sreangú tromchúiseach, ná leanúint ar aghaidh ag ardú an reatha tástála; 8: sáraíonn príomhshrutha an teorainn trealaimh;

9: earráid cáilithe;

10: earráid níos faide ná an raon socraithe.



2, Léann an ríomhaire uachtarach an luach tomhaiste reatha.



Cláraigh seoladh 100[4 beart]: scála céatadáin (aonad %, 32-uimhir snámhphointe)

Seoladh clárúcháin 102[4 beart]: luach difríochta cóimheasa (aonad %, 32-uimhir snámhphointe)

Seoladh clárúcháin 104 [4 beart]: luach difríochta uilleach (aonad %, 32-uimhir snámhphointe)

Seoladh clárúcháin 106 [2 beart]: stádas oibriúcháin (16-slánuimhir giotán dearfach)

Seoladh clárúcháin 107 [2 beart]: gnáthmharc cumarsáide, timthriall +1, raon 1-9999, (16-slánuimhir beagán dearfach)



3, Uimhir stáisiúin áitiúil: de réir riachtanais an ríomhaire óstach, an t-athrú oibríochta comhéadan ionstraim, raon 1-240, is é 1 an uimhir réamhshocraithe stáisiúin.



(III) COM2 port 485 cumarsáid prótacal



Seolann an ionstraim sonraí tríd an gcalafort sraitheach tar éis gach tomhais. Tacaíonn sé le prótacal Modbus nó port srathach saor in aisce, agus idircheapann an port srathach saor in aisce an 8ú go 23ú giotán sonraí le taispeáint tar éis é a fháil.



1. Formáid cód cumarsáide: uimhir stáisiúin + cód feidhme + seoladh tosaigh + líon na gclár + líon na mbeart + luach an chláir + seic CRC



Uimhir an stáisiúin: 0X01

Cód feidhme: 0X10

Seoladh tosaigh: 100 (2 byte)

Líon na gclár: 8 (2 beart) Líon beart: 16 (1 beart)



Luach an chláir: stádas oibre (2 beart) + méadar peircintíl (4 bytes) + difríocht cóimheasa (4 bytes) + difríocht uillinn (4 bytes) + gnáthmharc cumarsáide (2 beart), áit a bhfuil an beart ard sonraí sa tosaigh agus tá an beart íseal sa chúl.



Seiceáil CRC: íseal 8 giotán + ard 8 giotán



Nótaí: Stádas tomhais: léirithe ag 0-10, 16-slánuimhir giotán dearfach



0: ag obair de ghnáth;



1: amach as an raon is infheidhme, ná leanúint ar aghaidh ag ardú na reatha tástála;



2: Raon claochladán mícheart;



3: Earráid polaraíocht claochladáin;



4: Earráid polaraíocht claochladáin, earráid raon;



5: ciorcad oscailte tánaisteach an claochladáin tomhaiste;



6: teip ionstraim nach féidir, ag obair;



7: Earráid sreangú tromchúiseach, ná leanúint ar aghaidh ag ardú an reatha tástála;



8: Sáraíonn sruth príomhúil an teorainn trealaimh;



9: earráid cáilithe;



10: sáraíonn an earráid an raon socraithe.



Méadar céatadáin: aonad %, 32-uimhir snámhphointe;



Tábla difríochta cóimheasa: aonad %, 32-uimhir snámhphointe;



Méadar difríochta uilleach: aonad %, 32-uimhir snámhphointe;



Gnáthmharc cumarsáide: timthriall +1, raon sonraí 1-9999, (16- slánuimhir giotán dearfach)



2, Sampla de shonraí cumarsáide



01 10 00 64 00 08 10 00 00 3F 7F BE 77 BD FC B9 24 3F 2D CC 64 00 09 91 C8



Léiríonn: stádas oibriúcháin {{0}} ag obair de ghnáth, méadar céatadáin 0.999%, méadar difríochta cóimheas -0.1234%, méadar difríochta uillinn 0.6789%, gnáthmharc cumarsáide 9.



3, Ábhar a fhreagraíonn do sheoladh prótacal caighdeánach Modbus.



Seoladh clárúcháin 100 [2 beart]: stádas oibriúcháin (16-slánuimhir giotán dearfach)

Seoladh clárúcháin 101-102 [4 beart]: Tábla céatadáin (aonad %, 32-uimhir snámhphointe)

Seoladh clárúcháin 103-104 [4 beart]: luach difríochta cóimheasa (aonad %, 32-uimhir snámhphointe)

Seoladh clárúcháin 105-106 [4 beart]: luach difríochta uilleach (aonad %, 32-uimhir snámhphointe)

Seoladh clárúcháin 107 [2 beart]: gnáthbhrat cumarsáide, timthriall +1, raon 1-9999 (16-slánuimhir giotán dearfach)



(iv) Bioráin Sainmhínithe







VIII.Control aschur



Tá críochfoirt aschuir rialaithe ar an bpainéal cúil, de réir an raon socraithe aláraim le léamh an bhfuil an earráid cáilithe, spreagann an stádas oibre "earráid cháilithe" is é sin, go bhfuil aschur comhartha ag críochfoirt aschuir cáilithe, spreagann an stádas oibre "earráid níos mó ná an raon socraithe "is é sin, tá aschur comhartha ag críochfoirt chomhfhreagracha neamhcháilithe. Aschur.



IX.Ceangal

1, téad cumhachta: dhá trí-lárnach;

2, claochladán caighdeánach agus líne nasc calabrator: 1;

3, príomhlíne nascála:

16mm2*0.2m alt amháin;

16mm2*0.8m dhá (soicéad);

16mm2*0.8m dhá stiall (ceann gunna le 2 gearrthóg crogall);

4, Líne nasctha tánaisteach: 1 líne sciath (le 2 gearrthóg crogall);

5, Sreang talún: 2.5mm2*0.4m dhá, 2.5mm*0.8m dhá

6, Líne cumarsáide: 1 píosa;

7, lámhleabhar.



DC Friotaíocht Méadar



Cur síos gairid:



Is scáileán taispeána dath TFT é tástálaí friotaíochta sraith DC GW-RM13, is féidir le cruinneas bunúsach 0.05%, a úsáid le haghaidh corna, inductor, claochladán, corna gutha, scannán seoltaí (éadach), croí teasa, déan teagmháil le is féidir friotaíocht, fiús, sealaíocht, friotaíocht sreang boird clóite, friotaíocht táthú, friotaíocht cónascaire, braite miotail, etc., a úsáid freisin le haghaidh trealamh tástála uathoibrithe





Gné feidhmíochta:

1.0.05% cruinneas tástála, luas tástála tapa (40 uair/soicind)

2. Cibé an bhfuil táscaire solais LED cáilithe, leideanna fuaime éagsúla, leideanna dath difriúil

3. Feidhm seiceála teagmhála deiridh tástála (GW-RM13) agus comhartha aschuir HANDLER

4. Sábháil an coigeartú tástála, 50 taobh istigh den ionstraim, 500 sraith de chomhaid tástála ar an diosca U

5. Feidhm glas méarchláir, múchadh go huathoibríoch shábháil ar na coinníollacha tástála, ní gá a athshocrú an chéad uair eile

6. Feidhm comhéadan solúbtha, de réir na gceanglas chun taifeadadh sonraí, sábháil, próiseáil a bhaint amach

7. Taifeach íosta: 1μΩ , 6-taispeáint sonraí giotán, cobhsaíocht mhaith

8. Is féidir feidhm cúitimh teochta a shaincheapadh

9. Luach léitheoireachta díreach agus taispeáint earráide céatadáin

10. Teicneolaíocht paitinnithe, is féidir leat na torthaí a uaslódáil chuig do ríomhaire gan bogearraí a shuiteáil



Paraiméadar teicniúil:

Múnla	GW-R M13	GW-RM13HM	GW- RM13S4	GW- RM13A	GW- RM13B
Comhartha tástála	DC
Cruinneas bunúsach	{{0}}.05%+2 focal (cruinneas raon 3M de 0.2%)			0.05%+2 focal	0.1%+2 focal
Luas tástála	Go tapa: 40 uair/s, meánach: 15 uair/s, mall: 6 huaire/s
Modh raon	Uathoibríoch, sábháil
Mód truicear	Ciorcad inmheánach, láimhe, uathoibríoch, seachtrach, iomlán
Tástáil reatha	1A/100mA/10mA/1mA/100μA/10μA/1μA			100mA/10mA/1mA/100 μA/10μA	1A/100mA/10mA/1mA/100 μA
raon tomhais	30mΩ/300mΩ/3Ω/300Ω/3KΩ/30KΩ/300 KΩ/3MΩ			300mΩ/3Ω/300Ω/3KΩ/ 30KΩ/300KΩ	30mΩ/300mΩ/3Ω/300Ω/3 KΩ/30KΩ

Feidhm imréitigh nialais	gearrchiorcad
Comparadóir	ARAID{0}}BIN3, NG,Pas, Teip PASS, Dia duit, ÍSEAL (PASS/TEIP taispeáint LED), CUE dordánaí
Port	GPIB (roghnach), RS232C, UsbHost, Gléas USB, Láimhseálaí
Meabhrán	50 grúpa inmheánach, diosca U seachtrach 500 grúpa comhaid
Teocht agus taise	0 céim -40 céim , bogthaise choibhneasta Níos lú ná nó cothrom le 75%
Cumhacht riachtanais	Voltas: 100-120Vac nó 198-242Vac Minicíocht: 46-64Hz, cumhacht níos mó ná 50VA
Toirt (W*H*D)	310*110*315mm	216*87*300mm	216*87*300mm
Meáchan	4.5kg	3.2kg	3.2kg



Mac marcáil léasair snáithínhéin



Meaisín marcáil léasair snáithín samhail buntáisteges:



Tugann go leor teicneolaíochtaí nuálacha de tháirgí sraith GW-FLM30W feidhmíocht chórais gan sárú d'úsáideoirí

1. Dearadh cuas léasair faoi iamh go hiomlán, deannach agus gan sioc. Saol fada, ráta teip íseal;

2. Dearadh cuas seachtrach léasair sciath iomlán nuálaíoch, gan aon luaidhe nochta, oiriúnach do thimpeallacht táirgthe tionsclaíoch, frith-chur isteach;

3. Cuisniú fuaraithe aer iomlán, cruinneas rialaithe ard, cobhsaíocht léasair maith, oibriú leanúnach 24 uair an chloig ag teocht an tseomra;

4. Foinse léasair snáithín nua, soláthar cumhachta reatha beag, saol seirbhíse fada an mhodúil caidéil;

5. Dearadh struchtúr modúlach, comhtháthú córas áisiúil agus cothabháil trealaimh;

6. Bogearraí oibríochta atá éasca le foghlaim, ionas gur féidir le húsáideoirí tosú go héasca.



Marcáil léasair snáithín príomhghnéithe an mheaisín:

Tá tréithe Pulse gearr ag an táirge, cáilíocht bhíoma den scoth, cruinneas ard, buaicchumhacht, minicíocht ard modhnú agus mar sin de. Mar sin i miotail etc



Is féidir le cur i bhfeidhm próiseála an dromchla ábhair an éifeacht leá teirmeach a laghdú go suntasach agus éifeacht marcála foirfe a bhaint amach. Ní hamháin ar dhromchlaí miotail Marcáil líne, oiriúnach freisin d'ábhair neamh-mhiotalacha, mar shampla ABS, níolón, PES, PVC, polycarbonate agus mar sin de.



Faoi láthair, tá an tsraith táirgí seo in úsáid go forleathan i miotail, leictreonaic, forimeallaigh ríomhaireachta, cumarsáid, fearais leictreacha, uaireadóirí, spéaclaí, jewelry, Éadaí, bronntanais, ionstraimí, comharthaí trádmharc, déantúsaíocht gluaisteán, déantúsaíocht long agus tionscal aeraspáis agus go leor eile. tionscail an tábla táirge Téacs dromchla, siombailí agus marcáil agus próiseáil micrea eile. Tá crios oibre rothlach ceangailte chun dromchlaí ciorclach a mharcáil, mar shampla cosaint fáinne Is féidir le cupán te, etc., a bheith mar mharcáil naisc ceithre-ais.





Paraiméadair theicniúla meaisín marcáil léasair snáithín:

Cumhacht aschurtha leanúnach	Níos mó ná nó cothrom le 30W
Cineál léasair	RC máistir optúla
Ráta athrá	20-100KHz
Cineál léasair	Snáithín optúil 1064mm
voltas	220V
Córas fuaraithe	Fuarú aeir ionsuite
Ábhar oiriúnaitheach	Gach ábhar miotail agus níos mó ná 85% ábhar plaisteach
Mód léasair M2	＜1.5
Doimhneacht marcála	0.001-0.5mm (ag brath ar ábhar)
Leithead líne íosta	0.02mm
Trastomhas spot léasair	0.015mm
Carachtar íosta	0.015mm
Cruinneas suite arís agus arís eile	0.002mm
Raon marcála	150*150mm
Modh suite	Suíomh solas dearg, ag díriú
Ceanglas comhshaoil	Teocht: 0-40 céim C Taise: 0-95%
Tomhaltas cumhachta foriomlán	500W
Luas uasta	20000mm/s
meáchan	65kg
Riachtanas cothabhála	1 bhliain tar éis seirbhíse

Córas rialaithe bogearraím feidhmeanna:



Cruthaíonn glúin nua de phróiseálaithe sonraí ardluais le bogearraí rialaithe uasghrádaithe nua, ó ghiniúint beachtas comharthaí grafaicí meaisínithe go marking.High-speed fíor-ama a phróiseáil comharthaí rialaithe cruthaítear múnla d'iarratais ard-deireadh sa tionscal.

1. Tacaíocht ponc maitrís agus veicteoir marcáil

2. Tacaíocht a thabhairt do formáidí comhaid a ghineann bogearraí líníochta tráchtála agus innealtóireachta;

3. Feidhmeanna eagarthóireachta grafaicí saibhir;

4. Ciorcal chumhachtach agus feidhmeanna eagarthóireacht téacs

5. Tacaíocht a thabhairt do chló agus d'eagarthóireacht gach teanga ar domhan;

6. Cuir glaoch go díreach ar Cineál, Fíor Cineál, AFM, CID, CFF, SFNT, PRF agus clónna eile;

7. Is féidir an tasc marcála a dhianscaoileadh go treallach, a shocrú go saor, a chomhcheangal agus a choigeartú;

8. Grafaic chumasadh feidhm phróiseála;



Comhaid a allmhairiú agus a onnmhairiú

1. Tacaíonn comhaid iompórtála le comhaid PLT agus DXF;

2. Tacaíocht comhaid bitmap;



Ginearálta agus speisialta barrachód, cód déthoiseach

1. Tacaíocht a thabhairt do chód caighdeánach tionscail, cód 2/5, cód ASCII, cód 128, cód EAN13; Cód 2.EAN8, cód UPCA, marcáil cód UPCE;

3. Tacaíocht DATAMATRIX, cód Qr, cód PDF417, cód 16K;

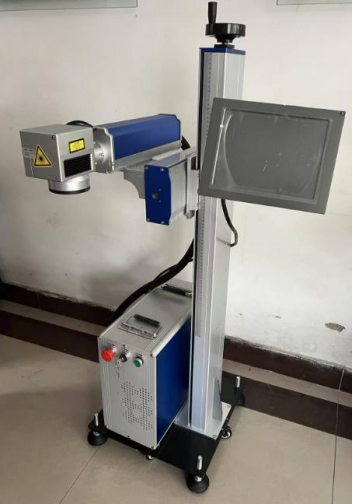

Uv ar líne meaisín marcála léasair



Ubh meaisín marcáil léasairne gnéithe samhail:

Tá cáilíocht an bhíoma ard, tá an láthair an-bheag, agus is féidir an marcáil ultra-fíneáil a bhaint amach. Cáilíocht marcála gar-foirfe: laghdaíonn tonnfhad aschuir 355nm an tionchar teirmeach ar an bpíosa oibre;



Ceann marcála ard-chruinneas le galbhánaiméadar, éifeacht marcála fíneáil agus próiseáil athdhéanta;

Cinntíonn cruinneas ard agus spotaí solais fíneáil torthaí marcála foirfe; Tá próiseas marcála neamhtheagmhála, tá éifeacht marcála buan;

Tá raon mór iarratais ag meaisín marcáil léasair UV;

Tá an limistéar difear teirmeach an-bheag, ní bheidh aon éifeacht teirmeach ann, agus ní dhéanfar an t-ábhar a dhífhoirmiú nó a dhó;

Luas marcála tapa agus ardéifeachtúlacht; Tá feidhmíocht chobhsaí ag an meaisín iomlán, méid beag agus tomhaltas ísealchumhachta. Tá sé níos oiriúnaí d'ábhair a phróiseáil le imoibriú radaíochta teirmeach mór;

An féidir comhoibriú leis an líne táirgeachta, luchtú agus díluchtú uathoibríoch, ábhar uathoibríoch isteach agus amach;

Oiriúnach chun an chuid is mó d'ábhair mhiotail agus neamh-mhiotail a mharcáil;





Príomhbhuntáistí UV léasair máirc meaisín:



Léasair ultraivialait toisc go bhfuil an láthair fócais an-bheag, agus go bhfuil an crios difear teasa próiseála beag, ionas gur féidir é a mharcáil ultrafine, marcáil ábhar speisialta, tá ceanglais níos airde ag an éifeacht marcála do chustaiméirí táirgí a roghnú.



Léasair UV sa bhreis ar ábhar copar, beagnach oiriúnach le haghaidh próiseála go léir materials.Flexible agus córas oibriúcháin áisiúil: humanized próiseas a oibriú, cobhsaíocht mhaith oibriú trealaimh;



Is féidir le bogearraí rialaithe speisialta a bheith ag luí le AutoCAD, CorelDRAW, Photoshop agus aschur bogearraí eile; Is féidir leis socrú uathoibríoch agus modhnú siombailí téacs, íomhánna grafacha, cóid barra, cóid déthoiseach, sraithuimhreacha, etc.



Tacaíocht PLT, PCX, DXF, BMP, JPG agus formáidí comhaid eile is féidir, a úsáid go díreach TTF cló; Is féidir leis an ceann léasair an seasamh Uillinn priontála agus airde a choigeartú go solúbtha de réir suíomh iarbhír an táirge.



Paraiméadair theicniúla UV marcáil léasair meaisín:



Tonnfhad léasair: 355nm

Modh caidéil: caidéal deiridh leathsheoltóra

Cáilíocht bhíoma: M2<1.2

Cumhacht léasair: 5W

Minicíocht athrá léasair: 10KHZ--100KHZ

Raon marcála: 180mm × 180mm

Luas marcála: Níos lú ná nó cothrom le 12000mm/s

Íoscharachtar: 0.1mm

Cruinneas suite arís agus arís eile: 5um Modh fuaraithe: fuarú uisce

Soláthar cumhachta: 220V/50HZ/2KVA

Roghanna agus gabhálais: ardán oibre, léasair, lionsa creathadh, port



Ubh Feidhmchlár meaisín marcála léasairar agus margadh:

Úsáidtear go príomha i margadh ard-deireadh próiseála ultra-fíneáil, leigheas, cosmaidí, físeáin agus ábhair pholaiméire eile marcáil dromchla buidéal pacáistithe, tá an éifeacht an-fíneáil, marcáil agus glanadh go daingean, níos fearr ná códú dúch agus saor ó thruailliú;

Marcáil bord pcb solúbtha, scríobh;

Micreapholl wafer sileacain, próiseáil poll dall; Comhartha cód déthoiseach gloine criostail leachtach LCD, uirlisí gloine

Druileáil dromchla, marcáil sciath dromchla miotail, eochracha plaisteacha, comhpháirteanna leictreonacha, bronntanais, trealamh cumarsáide, ábhair thógála agus mar sin de





Clibeanna Te: claochladán trealamh tástála cuimsitheach, an tSín, soláthraithe, monaróirí, monarcha, praghas, a rinneadh sa tSín
